Cấu tạo bình nóng lạnh là kiến thức cần thiết để hiểu rõ nguyên lý hoạt động và sử dụng hiệu quả thiết bị này. Sơn Hà với kinh nghiệm nhiều năm trong lĩnh vực sản xuất bình nóng lạnh sẽ giúp bạn nắm bắt đầy đủ về cấu trúc, các bộ phận quan trọng và cách thức vận hành của thiết bị cung cấp nước nóng gia dụng.

1. Cấu tạo tổng quan của bình nóng lạnh

Thiết bị cung cấp nước nóng gia dụng được thiết kế với hai phần cấu trúc chính là bên ngoài và bên trong, nhằm đảm bảo tính năng thẩm mỹ, tiện dụng và an toàn tối đa cho người sử dụng.

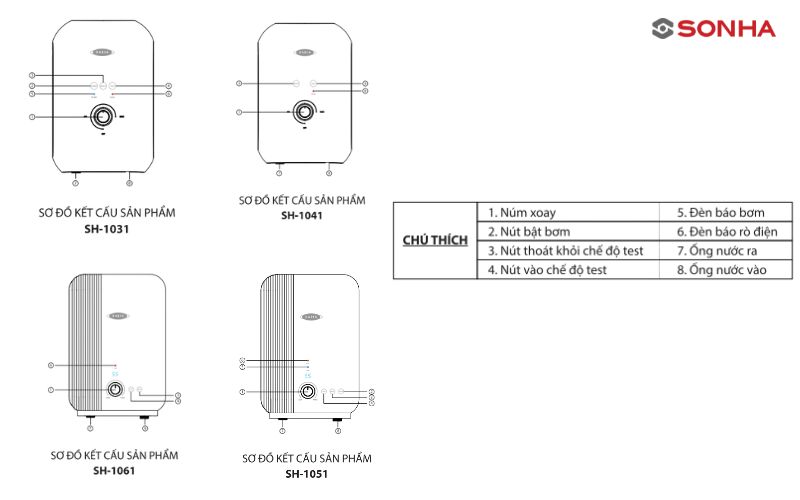

Các cấu tạo bình nóng lạnh phía bên trong bao gồm: dây chống giật, vỏ bảo vệ bằng nhựa, lớp cách nhiệt, thân bình chứa, đèn báo hiệu, thanh đốt nóng, thanh anode bảo vệ, bộ điều khiển rơle, đường ống dẫn nước ra, đường ống dẫn nước vào, núm điều chỉnh, nút bật bơm, nút thoát chế độ kiểm tra, nút vào chế độ kiểm tra, đèn báo bơm hoạt động, đèn báo rò rỉ điện.

Phần cấu trúc bên ngoài có thể khác nhau tùy theo từng nhà sản xuất, nhưng mục tiêu chung đều hướng đến việc mang lại sự tiện lợi, tính thẩm mỹ cao và dễ dàng thao tác cho người dùng trong quá trình sử dụng hàng ngày.

Bình nóng lạnh được phân thành hai loại chính là trực tiếp và gián tiếp, mỗi loại có cấu tạo và nguyên lý hoạt động phù hợp với nhu cầu sử dụng khác nhau của các gia đình.

Cấu tạo bình nóng lạnh gián tiếp và trực tiếp

2. Các bộ phận chính bên trong bình nóng lạnh

Hệ thống bên trong thiết bị cung cấp nước nóng bao gồm nhiều thành phần quan trọng, mỗi bộ phận đều có vai trò riêng biệt trong việc đảm bảo hoạt động hiệu quả và an toàn.

Dây chống giật ELCB đóng vai trò quan trọng trong việc ngắt nguồn điện tự động khi phát hiện hiện tượng rò rỉ, đảm bảo an toàn tuyệt đối cho người sử dụng.

Vỏ bảo vệ bằng nhựa có khả năng chống lại môi trường ẩm ướt, bảo vệ các linh kiện bên trong và cách điện hiệu quả.

Lớp cách nhiệt có chức năng duy trì nhiệt độ bên trong bình, giảm thiểu sự thất thoát nhiệt và góp phần tiết kiệm điện năng tiêu thụ.

Thân bình chứa được tráng men chống ăn mòn, làm từ thép chất lượng cao, đảm bảo nước luôn sạch sẽ và an toàn cho sức khỏe người sử dụng.

Đèn báo hiệu có nhiệm vụ thông báo tình trạng hoạt động của thiết bị, giúp người dùng dễ dàng theo dõi và kiểm soát.

Thanh gia nhiệt (cọc đốt) chuyên dụng truyền nhiệt nhanh chóng, làm nóng nước một cách hiệu quả và có độ bền cao.

Thanh Magie anode G3/4 có vai trò bảo vệ thân bình khỏi quá trình ăn mòn điện hóa, từ đó kéo dài tuổi thọ của toàn bộ thiết bị.

Bộ rơ le nhiệt thực hiện chức năng điều chỉnh nhiệt độ và tự động ngắt nguồn điện khi nhiệt độ vượt quá ngưỡng an toàn được thiết lập.

Ống dẫn nước vào G1/2 và ống dẫn nước ra G1/2 tạo thành hệ thống đường dẫn cho nước lạnh vào và nước nóng ra ngoài, đảm bảo lưu thông nước hiệu quả.

3. Nguyên lý hoạt động của bình nóng lạnh

Trong điều kiện bình thường và khi chưa sử dụng, nước bên trong bình nóng lạnh sẽ ở nhiệt độ môi trường. Lúc này, rơ-le nhiệt ở trạng thái đóng mạch, sẵn sàng cung cấp điện cho sợi đốt.

Khi cần dùng nước nóng và bật aptomat khởi động, sợi đốt sẽ bắt đầu gia nhiệt, đồng thời đèn LED chuyển sang màu đỏ để báo hiệu bình đang hoạt động.

Bên trong bình, nước sẽ được đun nóng dần đến mức nhiệt độ mà người dùng đã cài đặt. Khi đạt tới ngưỡng này, rơ-le nhiệt sẽ tự động ngắt điện để ngừng gia nhiệt. Nếu nhiệt độ nước giảm xuống dưới mức đã thiết lập, rơ-le sẽ đóng mạch trở lại để sợi đốt tiếp tục làm nóng. Chu trình này diễn ra liên tục nhằm duy trì nước luôn ở nhiệt độ ổn định.

Trong quá trình sử dụng, đặc biệt khi nguồn nước có độ cứng cao, các tạp chất như cặn bẩn, đá vôi, oxit sắt sẽ lắng xuống đáy bình hoặc bám quanh sợi đốt. Nếu để lâu, lớp cặn này có thể khiến sợi đốt nhanh hỏng. Để khắc phục, các nhà sản xuất thường trang bị thêm thanh magie bên trong bình, giúp phản ứng và ngăn chặn sự bám dính của các chất này, từ đó bảo vệ và kéo dài tuổi thọ cho sợi đốt.

Bên trong bình, nước sẽ được đun nóng dần đến mức nhiệt độ mà người dùng đã cài đặt

4. Các lỗi thường gặp và cách sửa chữa

Trong quá trình sử dụng bình nóng lạnh, người dùng có thể gặp phải một số sự cố như đèn báo không sáng, nước không đủ nóng hoặc lưu lượng yếu. Dưới đây là bảng tổng hợp các nguyên nhân phổ biến và cách khắc phục giúp bạn xử lý nhanh chóng, đảm bảo thiết bị luôn hoạt động an toàn và hiệu quả.

Bảng tổng hợp các lỗi thường gặp và phương pháp sửa chữa bình nóng lạnh

5. Lưu ý khi sử dụng, bảo dưỡng bình nóng lạnh

Thay thế thanh magie theo định kỳ (khuyến nghị 2 năm/lần hoặc tuân theo hướng dẫn của nhà sản xuất) để bảo vệ lõi bình và thanh gia nhiệt khỏi tác động của quá trình ăn mòn.

Tuyệt đối không vận hành thiết bị khi bình không có nước, vì điều này có thể gây hỏng thanh gia nhiệt và các linh kiện quan trọng khác.

Thực hiện kiểm tra và bảo dưỡng hệ thống van an toàn cùng bộ chống giật theo định kỳ để đảm bảo an toàn tuyệt đối trong quá trình sử dụng.

Lắp đặt và vận hành đúng theo hướng dẫn kỹ thuật để tránh các sự cố liên quan đến điện, nước và kéo dài tuổi thọ của bình nóng lạnh.

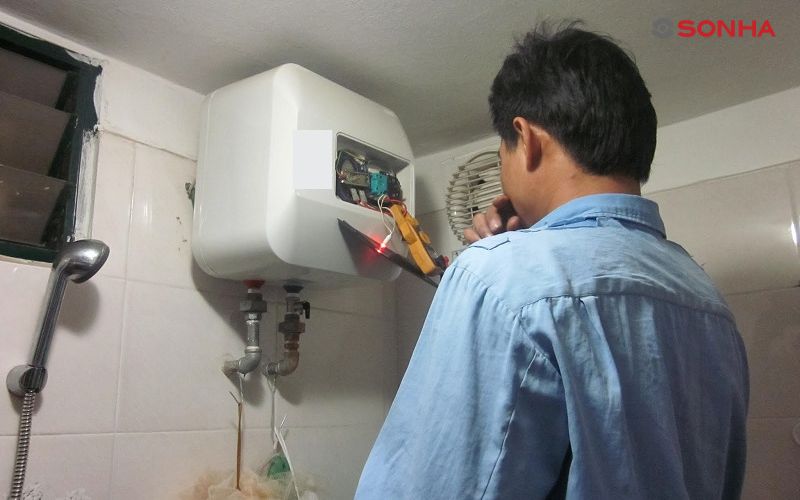

Thực hiện kiểm tra và bảo dưỡng hệ thống van an toàn cùng bộ chống giật theo định kỳ

Hiểu rõ cấu tạo bình nóng lạnh giúp bạn sử dụng thiết bị hiệu quả và an toàn hơn. Sơn Hà cam kết mang đến những sản phẩm chất lượng cao với cấu tạo hoàn hảo, đáp ứng mọi nhu cầu của gia đình. Liên hệ ngay để được tư vấn chi tiết!
