Công nghệ tráng men ướt trong bình nước nóng Sơn Hà khác biệt như thế nào với công nghệ tráng men khô? Cùng Sơn Hà phân tích chi tiết về độ phủ, độ bám dính và độ bền lõi bình theo góc nhìn kỹ thuật.

1. Lõi bình nước nóng và vai trò của lớp men bảo vệ

Trong cấu tạo bình nước nóng, lõi bình là bộ phận chịu tác động liên tục từ nước, nhiệt độ cao và áp suất trong suốt quá trình vận hành. Đây cũng là khu vực dễ phát sinh ăn mòn nếu không được bảo vệ đúng cách.

Lớp men phủ bên trong lõi bình đóng vai trò như một “hàng rào kỹ thuật”, giúp ngăn cách kim loại với môi trường nước, hạn chế oxy hóa và duy trì độ bền sản phẩm. Trên thị trường hiện nay, lớp men này chủ yếu được tạo ra bằng hai công nghệ: tráng men ướt và tráng men khô – mỗi phương pháp có cơ chế xử lý và hiệu quả bảo vệ khác nhau.

2. Tìm hiểu về công nghệ tráng men ướt và men khô

Công nghệ tráng men ướt là phương pháp tạo lớp phủ bảo vệ bằng cách sử dụng men dạng huyền phù lỏng phủ trực tiếp lên bề mặt bên trong lõi bình. Ở trạng thái này, các hạt men siêu mịn được phân tán đều trong chất lỏng, giúp lớp phủ có khả năng lan tỏa đồng đều và ổn định trước khi xử lý nhiệt.

Sau khi phủ, lõi bình được nung ở nhiệt độ khoảng 820 – 870°C, khiến lớp men nóng chảy, thủy tinh hóa và liên kết chặt với nền kim loại, tạo thành lớp bảo vệ bền chắc. Nhờ đặc tính dạng lỏng ban đầu, lớp phủ có thể bao phủ toàn diện cả các vị trí phức tạp, đồng thời dễ dàng kiểm soát độ dày để tối ưu hiệu quả bảo vệ.

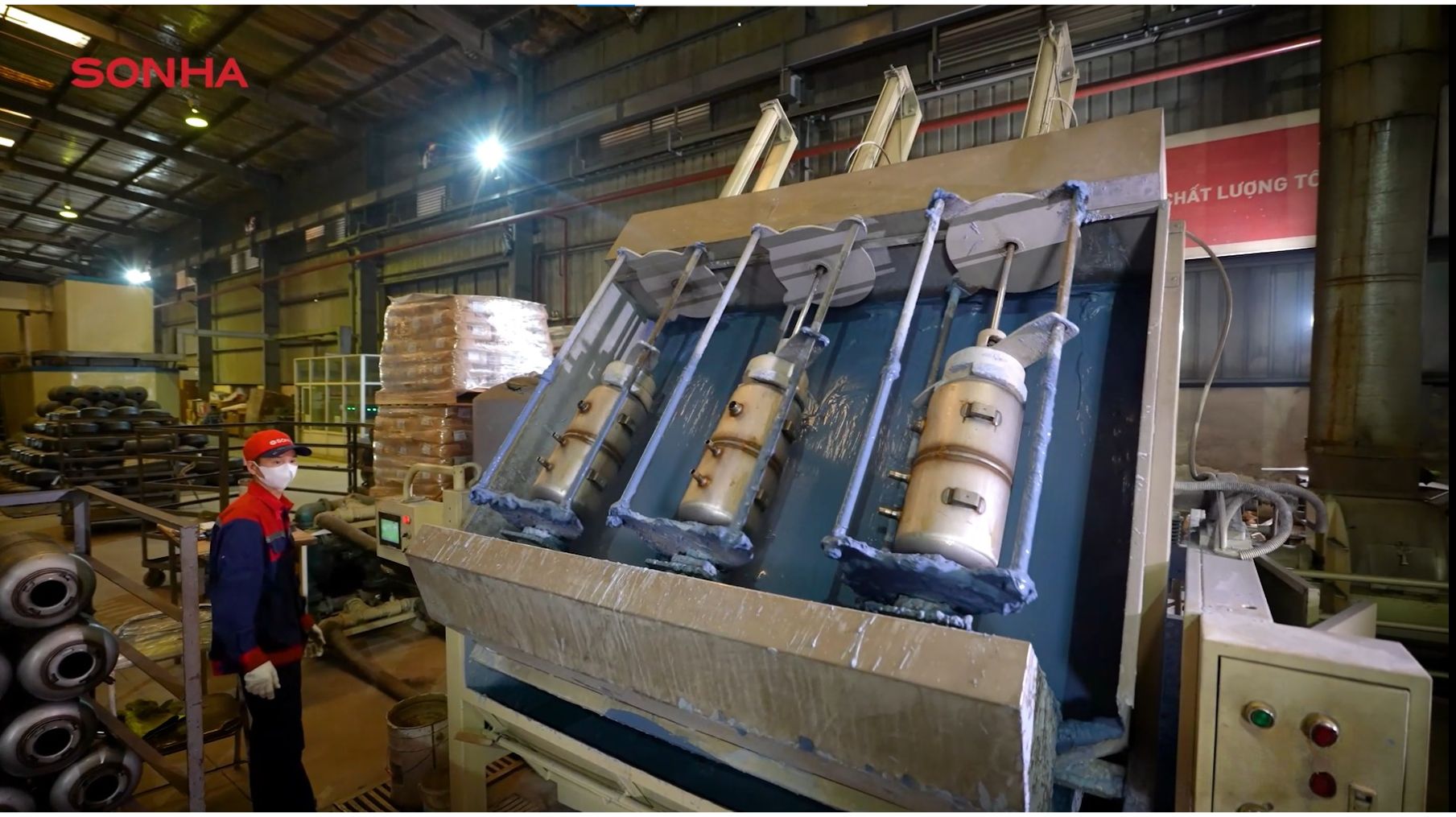

Giai đoạn tráng men lõi bình nước nóng của phương pháp tráng men ướt

Khác với phương pháp men ướt, tráng men khô là phương pháp sử dụng bột men tích điện, phun trực tiếp lên bề mặt lõi thép nhờ cơ chế tĩnh điện. Sau đó, lõi bình được nung ở nhiệt độ khoảng 820 – 870°C để lớp men nóng chảy, liên kết và tạo thành lớp phủ dạng thủy tinh bám trên kim loại.

Do tồn tại ở dạng bột trước khi nung, độ đồng đều của lớp phủ phụ thuộc vào nhiều yếu tố như điện trường, hình dạng bề mặt và kỹ thuật phun, nên có thể ảnh hưởng đến khả năng bao phủ toàn bộ lõi bình.

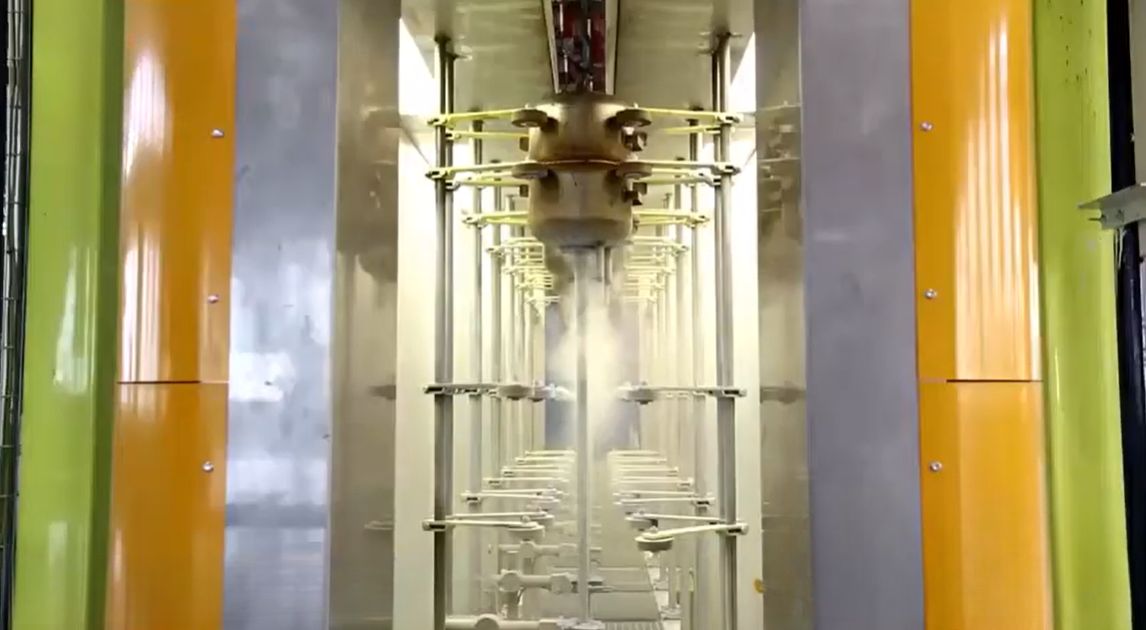

Giai đoạn phun bột men trong quy trình tráng men khô bình nước nóng

3. So sánh công nghệ tráng men ướt và tráng men khô

Xét trên góc độ kỹ thuật, sự khác biệt giữa tráng men ướt và tráng men khô không chỉ nằm ở quy trình sản xuất, mà còn xuất phát từ trạng thái vật liệu trước khi nung (lỏng và bột). Chính yếu tố này dẫn đến sự khác biệt về độ phủ, độ bền lớp men cũng như định hướng ứng dụng của từng công nghệ.

3.1. Phương pháp tráng men

Điểm khác biệt đầu tiên giữa hai công nghệ nằm ở phương pháp tráng men

• Tráng men ướt Sơn Hà: sử dụng dung dịch men lỏng, có khả năng lan tỏa và bao phủ toàn bộ bề mặt thông qua chuyển động quay và kỹ thuật tráng.
• Tráng men khô: sử dụng bột men phun tĩnh điện, phụ thuộc vào điện trường và kỹ thuật phun.

Chính yếu tố này tạo ra khác biệt lớn về khả năng tiếp cận bề mặt. Sự khác biệt về trạng thái vật liệu cũng dẫn tới những khác biệt trong quá trình nung.

• Tráng men ướt Sơn Hà: Sau khi phủ men, sản phẩm trải qua bước sấy để loại bỏ độ ẩm và ổn định lớp men trước khi đưa vào lò nung

Tráng men khô: Đi thẳng sang giai đoạn nung ở nhiệt độ cao. Điều này giúp rút ngắn chu trình sản xuất nhưng cũng đặt ra yêu cầu nghiêm ngặt về kiểm soát vật liệu và độ bám dính ban đầu

3.2. Độ phủ bề mặt

Với trạng thái lỏng, men ướt có thể:

• Tự lan và lấp đầy các khu vực khó tiếp cận
• Tạo lớp phủ liên tục, hạn chế lỗ kim và điểm hở

Với men khô:

• Có thể gặp hạn chế tại các vị trí nhỏ, góc khuất
• Dễ xuất hiện gián đoạn vi mô nếu quá trình phun không đồng đều

Về lâu dài, những điểm gián đoạn này là nơi quá trình ăn mòn có thể bắt đầu.

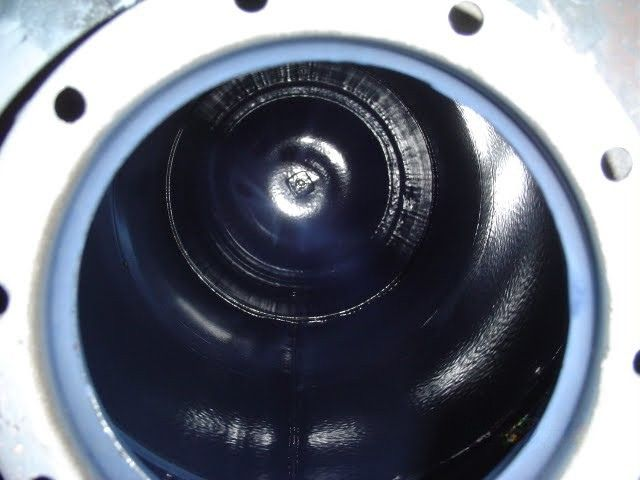

Bề mặt lớp men bên trong lõi bình nóng

3.3. Độ dày lớp men

Độ dày lớp men là một trong những yếu tố quan trọng ảnh hưởng trực tiếp đến độ bền và khả năng bảo vệ của lớp phủ. Với cả hai công nghệ tráng men ướt và tráng men khô, thông số này đều có thể được điều chỉnh linh hoạt thông qua các thiết lập kỹ thuật trong quá trình sản xuất.

Tuy nhiên, cách đạt được độ dày mong muốn ở mỗi công nghệ là khác nhau. Với phương pháp tráng men ướt, nhờ đặc tính pha lỏng, lớp men sẽ dễ được kiểm soát hơn thông qua việc điều chỉnh thành phần dung dịch và kỹ thuật phủ. Ngược lại, độ dày lớp men khô phụ thuộc vào quá trình phun tĩnh điện, chịu ảnh hưởng bởi điện tích và thời gian phun. Do đó việc kiểm soát độ dày khó hơn, đòi hỏi kiểm soát kỹ thuật chặt chẽ hơn.

3.4. Độ bám dính và cấu trúc lớp men

Sau khi nung, lớp men ướt hình thành liên kết hóa học bền chặt với kim loại, tạo cấu trúc ổn định dưới tác động của nhiệt và áp suất.

Ngược lại, lớp men khô hình thành chủ yếu từ sự kết dính của các hạt men sau nung, nên độ bám dính phụ thuộc nhiều vào chất lượng lớp phủ ban đầu.

3.5. Mức độ tự động hóa

Xét trên phương diện sản xuất, tráng men khô có lợi thế rõ rệt về khả năng tự động hóa. Nhờ công nghệ phun tĩnh điện, tráng men khô dễ tích hợp vào dây chuyền quy mô lớn, giúp tối ưu số lượng và chi phí vận hành. Trong khi đó, tráng men ướt đòi hỏi kiểm soát đồng thời nhiều thông số kỹ thuật như: độ ổn định của huyền phù, thời gian phủ, điều kiện sấy và nhiệt độ nung, khiến khả năng tự động hóa bị hạn chế.

Nhưng chính yêu cầu kỹ thuật cao này lại mở ra cơ hội cho những doanh nghiệp có năng lực triển khai bài bản. Khi làm chủ được quy trình, nhà sản xuất có thể khai thác tối đa ưu điểm của công nghệ tráng men ướt, tối ưu từng công đoạn để tạo ra lớp men ổn định và đồng nhất hơn. Giá trị khi đó không chỉ nằm ở công nghệ, mà còn giảm thiểu rủi ro bảo hành.

Hệ thống dây chuyền hiện đại, quy mô

3.5. Định hướng sản phẩm phù hợp

Từ những khác biệt nêu trên, hai công nghệ cho thấy sự khác nhau trong khả năng đáp ứng thiết kế sản phẩm. Phương pháp tráng men ướt phù hợp với nhóm sản phẩm thiết kế bề mặt cong, có nhiều vị trí khuất sâu, bề mặt tiếp xúc trực tiếp với nước nóng, áp suất cao. Trong khí đó, tráng men khô phù hợp với các sản phẩm có hình dạng đơn giản, ít chi tiết.

4. Công nghệ tráng men ướt và tráng men khô: Đâu là ưu thế khi hợp tác OEM bình nước nóng?

Nếu đặt lên bàn cân giữa hai công nghệ, các đối tác OEM bình nước nóng không nên đánh giá dựa trên một tiêu chí đơn lẻ mà cần cân nhắc tổng thể giữa yêu cầu kỹ thuật, định vị sản phẩm và hiệu quả chi phí. Bởi lẽ, mỗi phương pháp lại có những ưu, nhược điểm riêng.

Tráng men ướt thường được ưu tiên khi yêu cầu cao về độ phủ, độ bám dính và khả năng bảo vệ lâu dài, trong khi tráng men khô phát huy lợi thế ở tính kinh tế và hiệu suất sản xuất, phù hợp với các dòng sản phẩm hướng đến phân khúc phổ thông.

Tráng men ướt và tráng men khô không phải là hai công nghệ đối lập, mà là hai hướng tiếp cận khác nhau trong xử lý bề mặt lõi bình nước nóng. Mỗi phương pháp có ưu điểm riêng về sản xuất và ứng dụng.

Tuy nhiên, xét trên khía cạnh khả năng bảo vệ lõi bình trong dài hạn, những khác biệt về độ phủ, độ bám dính và cấu trúc lớp men cho thấy công nghệ tráng men ướt – đặc biệt khi được triển khai với quy trình kiểm soát chặt chẽ – mang lại lợi thế rõ rệt trong việc nâng cao độ bền sản phẩm, phù hợp với các đối tác mong muốn OEM bình nước nóng Sơn Hà.

>>> Xem thêm: Những lợi ích khi trở thành đối tác OEM Bình nước nóng Sơn Hà
