Trong sản xuất bình nước nóng, quy trình tráng men ướt là chuỗi công đoạn kỹ thuật then chốt nhằm tạo lớp men bảo vệ bền vững bên trong ruột bình. Quy trình này yêu cầu kiểm soát chặt chẽ từ khâu xử lý bề mặt, pha chế dung dịch đến tráng và nung ở nhiệt độ cao. Mỗi bước đều có vai trò riêng trong việc đảm bảo lớp men bám dính chắc, phủ đều và đạt chất lượng ổn định. Dưới đây là 7 bước trong quy trình tráng men ướt bình nước nóng theo tiêu chuẩn kỹ thuật.

1. 7 bước trong quy trình tráng men ướt bình nước nóng

1.1. Công đoạn phun cát

Đây là bước khởi đầu trong quy trình tráng men ướt nhằm xử lý bề mặt ruột bình bằng phương pháp phun bi sắt hoặc cát mài dưới áp lực cao. Quá trình này giúp loại bỏ hoàn toàn tạp chất, dầu mỡ và lớp oxi hóa.

Đồng thời, bề mặt sau xử lý đạt độ nhám tiêu chuẩn sẽ tạo điều kiện lý tưởng để lớp men bám chắc vào nền thép, hạn chế bong tróc trong quá trình sử dụng.

Bước phun cát tạo bền mặt nhám ruột bình

1.2. Pha chế dung dịch men

Đây là bước tiếp theo trong quy trình tráng men ướt bình nước nóng. Dung dịch men được pha từ bột men, nước và các phụ gia theo tỷ lệ kiểm soát chặt chẽ. Thông thường, men sẽ được pha chế với hàm lượng bột 40 – 60% cùng với phụ gia điều chỉnh để đảm bảo lưu biến.

Yêu cầu quan trọng của công đoạn này là dung dịch phải đạt độ đồng nhất cao, không vón cục và không chứa bọt khí lớn. Đây là tiền đề để lớp men có thể phân bố đều trong các bước tiếp theo của quy trình tráng men ướt.

1.3. Trộn và ngâm hỗn hợp men

Sau khi pha, dung dịch men được đưa vào máy trộn chuyên dụng trong khoảng 3 – 4 giờ. Thời gian này giúp các thành phần hòa quyện hoàn toàn, tạo độ ổn định cho dung dịch. Khoảng thời gian này giúp bột men và các thành phần phụ gia hòa quyện hoàn toàn, tạo độ ổn định cho dung dịch, tăng khả năng ngấm của men lên bề mặt.

Nếu trộn chưa đủ hoặc ngâm quá ngắn, hỗn hợp có thể bị phân tầng hoặc lắng cặn, ảnh hưởng trực tiếp đến chất lượng lớp phủ. Do đó, đây là bước quan trọng giúp đảm bảo tính đồng nhất trong toàn bộ quy trình tráng men ướt.

1.4. Tráng men

Dung dịch men được đưa vào hệ thống tráng men tự động và phủ trực tiếp lên toàn bộ bề mặt bên trong ruột bình. Lượng men được kiểm soát chính xác, đồng thời ruột bình quay theo các góc nghiêng đã được lập trình.

Nhờ sự phối hợp giữa chuyển động quay và thay đổi góc nghiêng, lớp men dạng lỏng có thể phủ đều mọi vị trí, kể cả các khu vực khó tiếp cận. Đây là bước then chốt trong quy trình tráng men ướt, quyết định độ đồng đều và khả năng chống ăn mòn của sản phẩm.

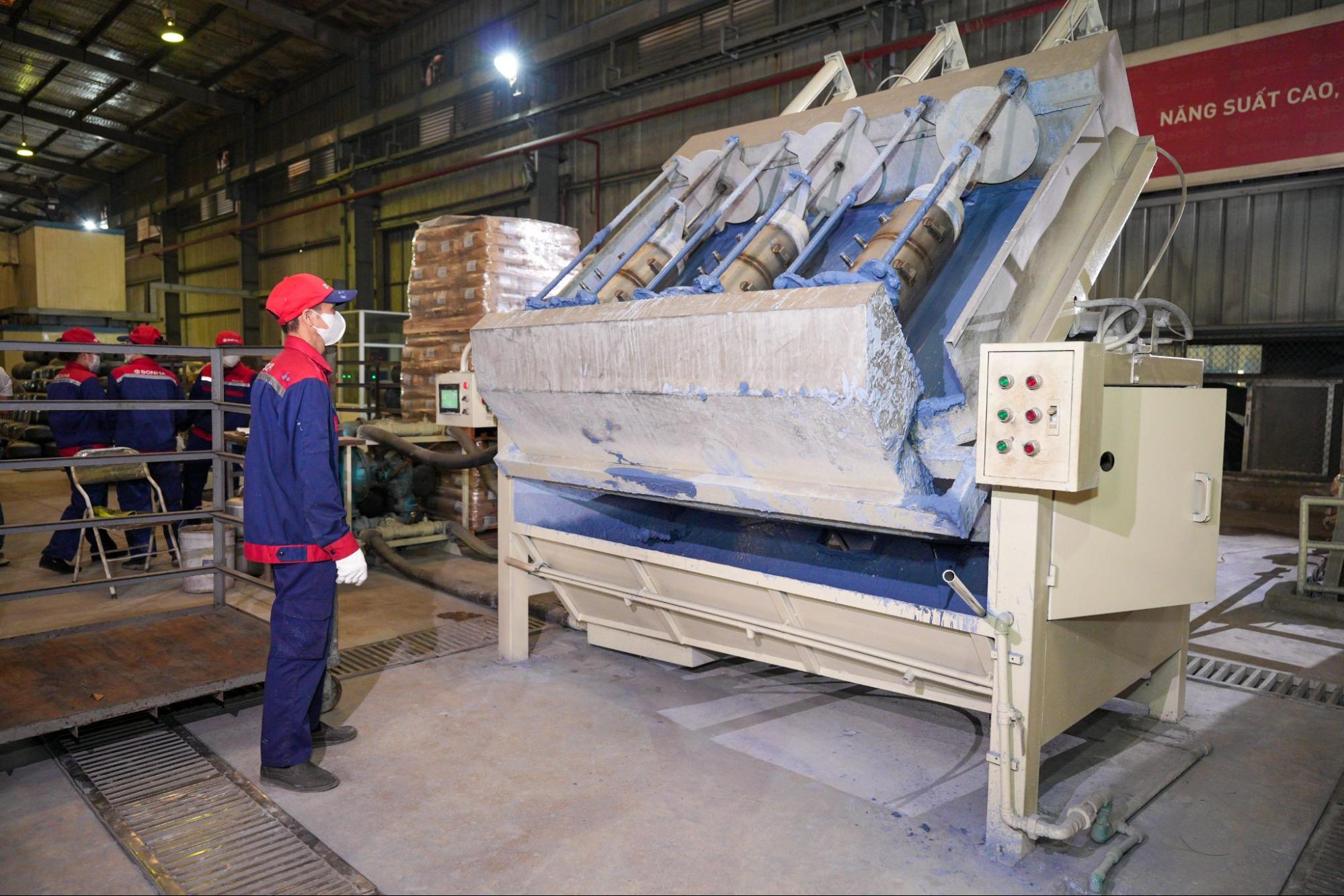

Lõi bình được đưa vào máy bắt đầu công đoạn tráng

1.5. Treo lên giá và vệ sinh ruột bình

Sau khi tráng, ruột bình được treo lên giá để phần men dư được loại bỏ tự nhiên. Đồng thời, các khu vực như bề mặt ngoài, ren và miệng bình được vệ sinh sạch sẽ nhằm đảm bảo tính thẩm mỹ và độ chính xác khi lắp đặt.

Tiếp đó, ruột bình được sấy khô tự nhiên và gia nhiệt sơ bộ. Giai đoạn này giúp vật liệu thích nghi dần với nhiệt độ cao, hạn chế sốc nhiệt trong bước nung.

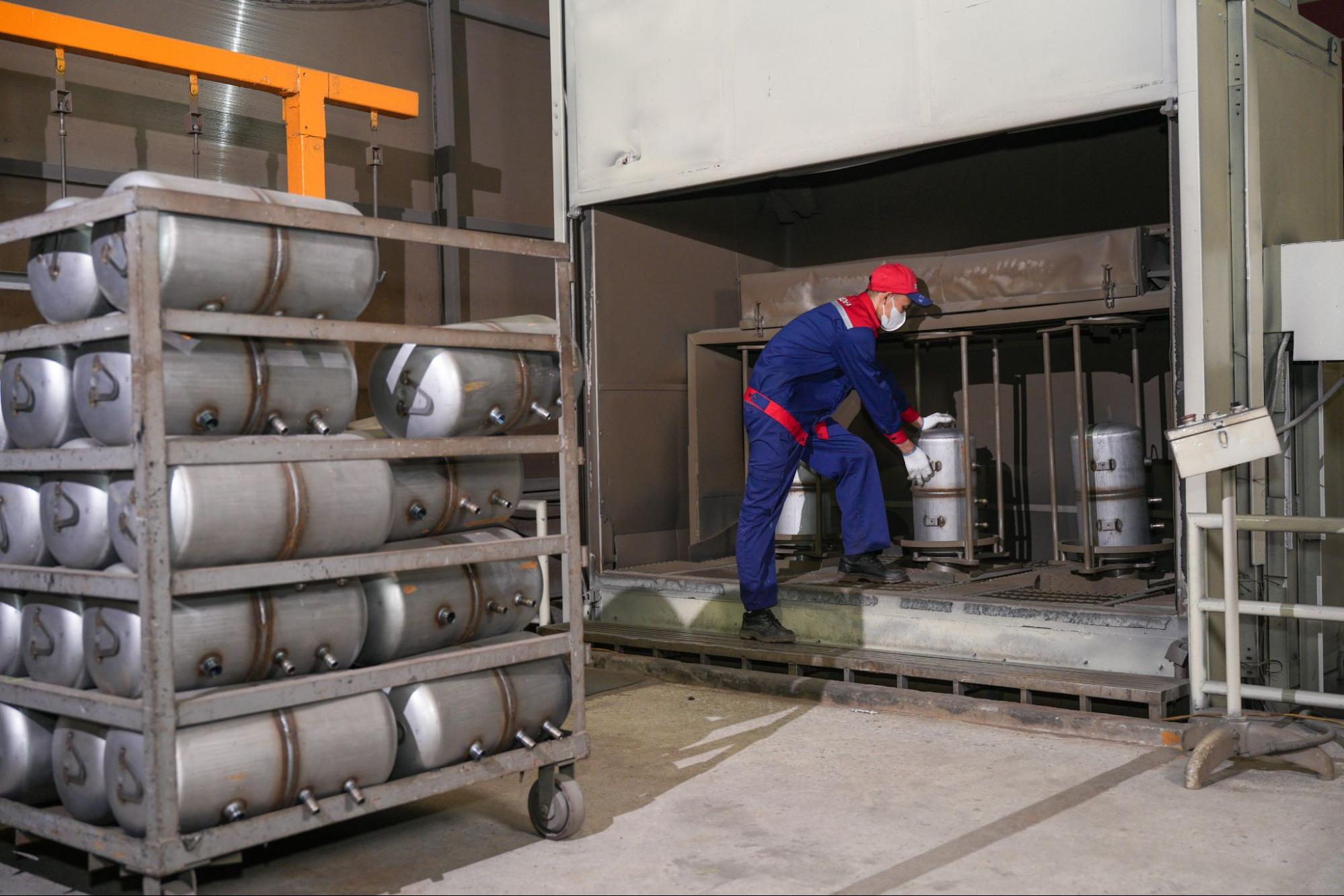

Ruột bình sau tráng được treo lên giá

1.6. Đưa vào lò nung ở nhiệt độ cao

Quy trình tráng men ướt bình nước nóng hoàn thành khi ruột bình được đưa vào lò nung và gia nhiệt lên khoảng 820 – 870°C. Ở mức nhiệt này, lớp men nóng chảy và thẩm thấu vào bề mặt kim loại, tạo liên kết bền vững với lõi thép.

Sau khi nung, lớp men chuyển sang dạng thủy tinh cứng, đóng vai trò như lớp bảo vệ chắc chắn, giúp tăng khả năng chống ăn mòn và kéo dài tuổi thọ sản phẩm. Đây là công đoạn quyết định tính “bền vững” của toàn bộ quy trình tráng men ướt.

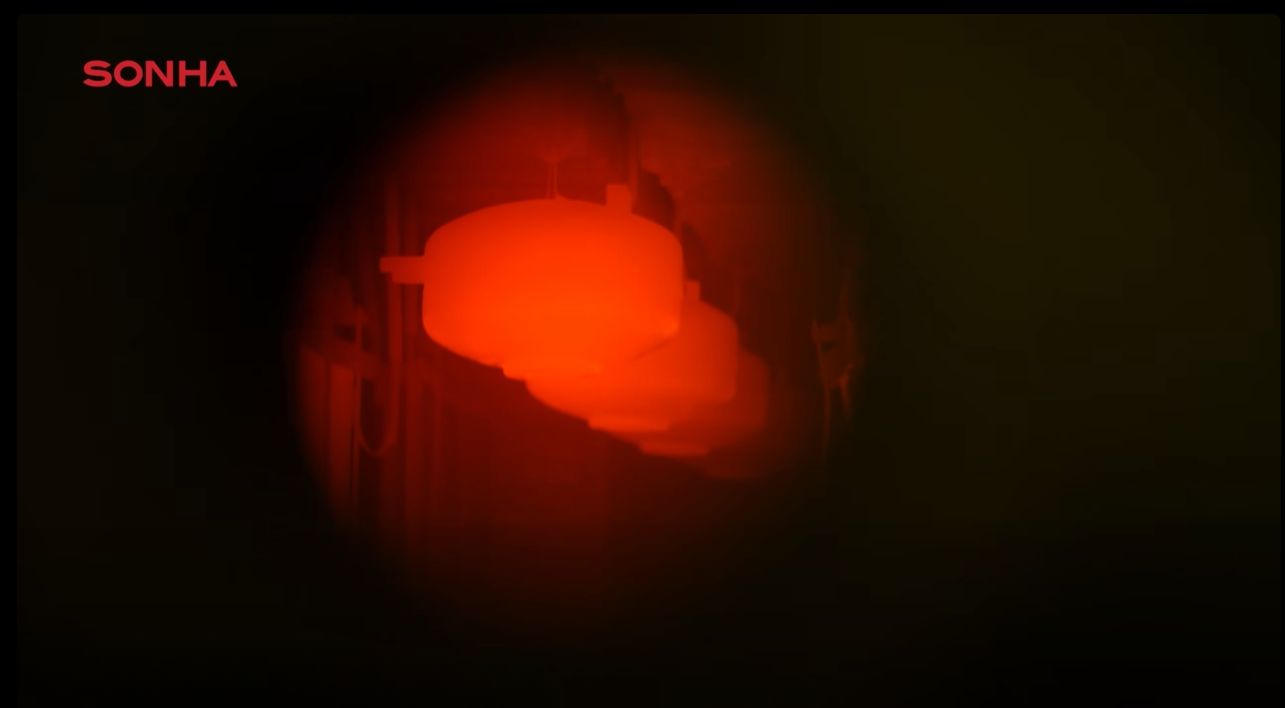

Công đoạn nung ở nhiệt độ cao từ 820 – 870°C

Sau khi nung đạt nhiệt, bình được làm nguội tự nhiên trở về nhiệt độ thường. Sản phẩm hoàn thiện sẽ được kiểm tra chất lượng về độ dày lớp men, độ đồng đều màu sắc, độ bám dính. Chỉ những sản phẩm đạt tiêu chuẩn mới được đưa tới công đoạn tiếp theo.

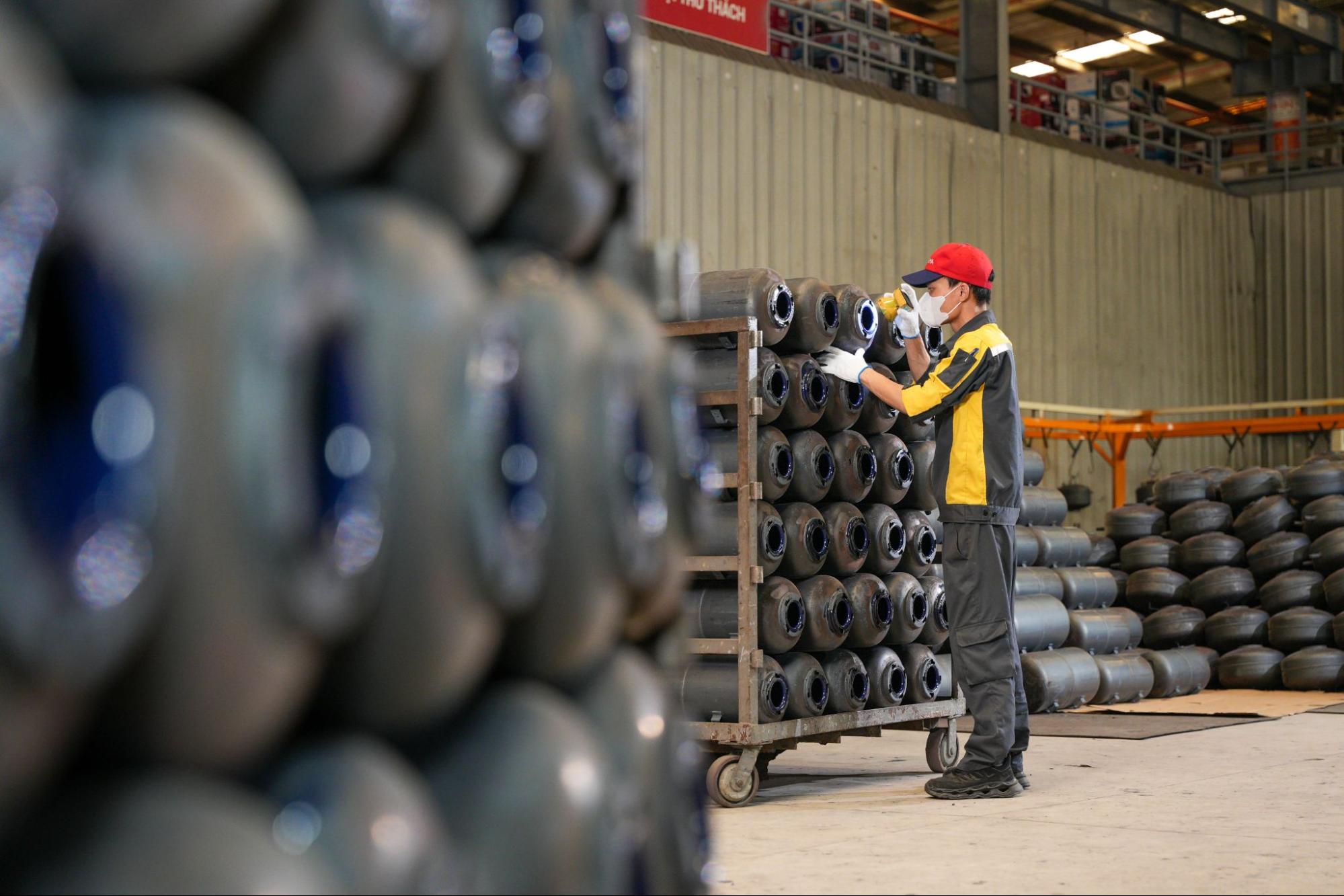

Kiểm tra chất lượng thành phẩm

2. Những lưu ý trong quá trình tráng men ướt bình nước nóng

Để quy trình tráng men ướt bình nước nóng đạt hiệu quả tối ưu, từng công đoạn kỹ thuật cần được kiểm soát chặt chẽ và đồng bộ:

• Bề mặt kim loại phải được xử lý sạch và đạt độ nhám tiêu chuẩn
• Dung dịch men cần đảm bảo độ đồng nhất, không tạp chất
• Thời gian trộn và ngâm phải đủ để ổn định hỗn hợp
• Hệ thống tráng men cần chính xác để đảm bảo độ phủ đều
• Nhiệt độ nung phải được kiểm soát nghiêm ngặt, tránh sai lệch

Chỉ khi tất cả các yếu tố này được kiểm soát đồng bộ, lớp men mới đạt độ bám dính tối ưu, hình thành “lá chắn” bền vững giúp bảo vệ ruột bình trong suốt quá trình sử dụng.

• Câu hỏi thường gặp về quy trình tráng men ướt bình nước nóng

3.1. Vì sao quy trình tráng men ướt quan trọng?

Lõi bình nước nóng là khu vực chịu tác động trực tiếp và liên tục bởi áp suất lớn và nhiệt độ cao, đây là những yếu tố dễ gây ăn mòn và suy giảm độ bền vật liệu theo thời gian. Chính vì vậy, lớp men bên trong không chỉ đơn thuần là lớp phủ, mà đóng vai trò như một “lá chắn” bảo vệ cốt lõi.

Tuy nhiên, hiệu quả của lớp bảo vệ này phụ thuộc hoàn toàn vào công nghệ tráng men. Một quy trình đạt chuẩn sẽ giúp lớp men bám dính chắc, phủ kín toàn bộ bề mặt và hạn chế tối đa các điểm hở kim loại, từ đó tăng khả năng chống ăn mòn, ngăn rò rỉ và duy trì độ bền ổn định cho sản phẩm trong suốt quá trình sử dụng.

3.2. Tráng men ướt có ưu điểm gì so với phương pháp khác?

So với phương pháp tráng men khô, ưu điểm lớn nhất của công nghệ tráng men ướt có ưu điểm nổi bật về khả năng bao phủ đồng đều, đặc biệt ở các vị trí phức tạp bên trong ruột bình. Đồng thời, phương pháp này giúp tăng độ bám dính của lớp men và giảm thiểu các lỗi bề mặt, góp phần nâng cao chất lượng và độ bền sản phẩm.

==> Xem thêm: Những lợi ích khi trở thành đối tác OEM Bình nước nóng Sơn Hà

Có thể thấy, quy trình tráng men ướt là nền tảng quyết định chất lượng và độ bền của bình nước nóng. Khi từng công đoạn được thực hiện đúng tiêu chuẩn, lớp men không chỉ bám dính chắc mà còn tạo thành lớp bảo vệ bền vững, giúp sản phẩm vận hành ổn định và lâu dài.
